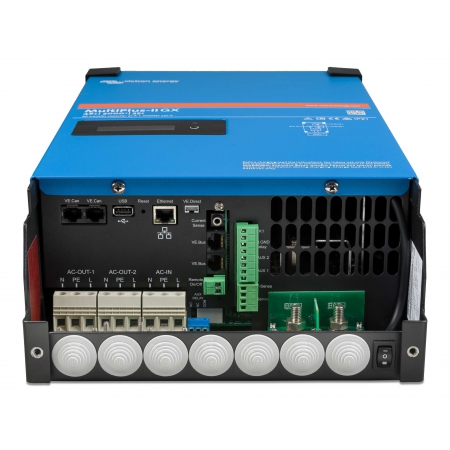

MultiPlus-II kombinuje funkcie MultiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciu vlastnej spotreby (max. 32A).

Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabráňuje nežiaducim dodávkach do distribučnej siete v prípade jej výpadku.

ESS: Systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho séria funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup & Dva AC výstupy

• MultiPlus-II je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. Generátora.
• Ak sú potrebné dva AC vstupy, potom odporúčame zvoliť jednotku Quattro.
• MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
• Druhý AC výstup je v prevádzke iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a ten bude napájaná len z AC zdroja ( distribúcia / generátor ).

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW / 54 kVA a nabíjacím výkonom 630 A.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

• Až 6 jednotiek MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.
• Maximálne výkon na 1 fázu pri paralelnej prevádzke ja až 18kV

Bezplatný VRM ON-LINE portál

Zariadenie GX riadi MultiPlus-II s možnosťou pripojenia solárneho MPPT regulátora s príslušným pripojením VE.Bus a VE.Direct. Po pripojení k internetu zabezpečuje spojenie systému s VRM portálom Victron Energy.

bezplatná webová stránka Victron Energy pre vzdialené monitorovanie (VRM) zobrazí všetky vaše systémové dáta v komplexnom grafickom formáte.

Prostredníctvom portálu VRM si môžete taktiež vzdialene zmeniť nastavenie Vášho systému.

Alarmy je možné prijímať e-mailom. Vyskúšajte si VRM portál na DEMO účtu tu:

https://vrm.victronenergy.com/landingpage

Pre pripojenie k VRM portálu stačí jednotku pripojiť k internetu pomocou LAN kábla aleboVašej domácej WiFi siete.

Odporúčame si pozrieť aj naše video s inštalovaným meničom:

https://www.youtube.com/watch?v=kRkQPo0cXZ4

• Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu – dobíjanie, udržiavacie nabíjanie. Okrem tohto, MultiPlus-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Unikátne vlastnosti funkcie PowerControl a PowerAssist

• MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja ako je napr. prúdové obmedzenie el. prípojky alebo generátora. Ak by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, v prvom kroku automaticky zníži nabíjací prúd do batérie (PowerControl).Energia pre nabíjania je presunutá pre napájanie AC spotrebičov.
• V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia

AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete.

MuliPlus-II môže byť použitý aj v off-grid (ostrovných) systémoch a aj fotovoltaických systémoch trvalo pripojených k distribučnej sieti.

MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupu a / alebo AC výstupu.

Konfigurácia systému

V prípade jednoduchej „napr. UPS inštalácie“ možno nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II alebo softvérom VE.Configure 3 a PC.

• Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
• Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a / alebo solárne MPPT nabíjačky, možno konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
• MultiPlus-II disponuje niekoľkými programovateľnými relé aj pomocnými kontaktami pre celú sériu doplnkových funkcií
• Základný softvér VE.Configure 3 ale aj ostatné softvéry pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software
• Pre uvedené softvéry budete potrebovať PC komunikačné rozhranie MK3-USB.
